根據福建省住房和城鄉建設廳《福建省住房和城鄉建設廳辦公室 關于公布全省住房和城鄉建設行業2020年第一批科學技術計劃項目 的通知》（閩建辦科[2020]3號）的要求，編制組經廣泛調查研究，認真 總結工程實踐經驗，參考國家、行業標準，制定本標準。

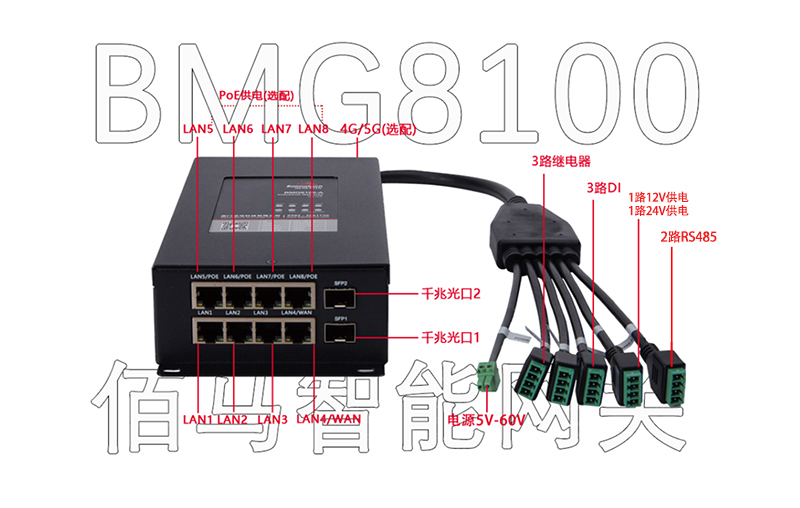

BMG8100 智慧桿智能網關

根據福建智慧路燈桿標準建議，智能網關應根據管理模式、傳輸數據需求確定布置方式。兩個及以上掛載設備需要進行信息交互時，宜配置智能網關。

1.1.1 智能網關應同時具備以太網WAN 口或NB-IoT/4G/5G無線模 塊，通過有線光纖、無線NB-IOT/4G/5G上聯至管理平臺。

1.1.2 為方便不同接口類型的掛載設備接入，智能網關應同時具備多 路千兆以太網接口、RS-485/232. USB接口，可支持LoRa、Zigbee。

AI/AO 接口、DI/DO 接口、PWM、USB 接口、CAN 總線接口等，通過有線、無線通訊傳輸方式與掛載設備進行網絡或串行通信。掛載設備通信傳輸接口類型及傳輸方式可參考表

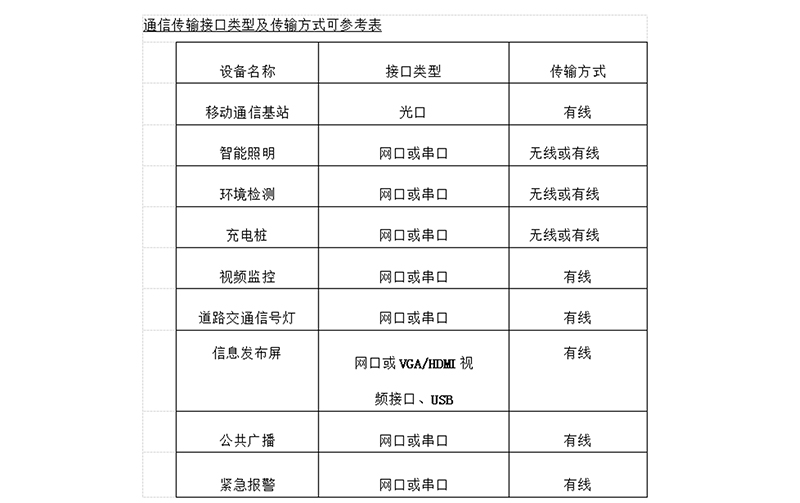

掛載設備通信傳輸接口類型及傳輸方式

1.1.3智能網關應支持對接入設備進行在線配置、編程、調試、升級 等能力，應具備監控掛載設備的業務數據、桿體狀態等信息。

1.1.4智能網關防護等級不低于IP30,應滿足工業級溫濕度環境要求, 鹽霧防護等級應符合《人造氣氛腐蝕試驗鹽霧試驗》GB/T 10125的規 定。

1.1.5智能網關電磁兼容性應符合《電磁兼容 試驗和測量技術 靜電 放電抗擾度試驗》GB/T 17626.2、《電磁兼容 試驗和測量技術 浪涌（沖 擊）抗擾度試驗》GB/T 17626.5、《電磁兼容 試驗和測量技術 射頻場感 應的傳導騷擾抗擾度》GB/T 17626.6中3級指標的規定。

1.1.6智能網關是智慧桿的核心數據交換設備，集路由、交換及協議 棧等功能于一體，具有良好的協議兼容性，北向接口支持TCP/UDP、HTTP、MQTT、SOAP 等主流協議，南向接口 支持 Modbus、PLC、HTTP、MQTT等主流協議。

1.1.7智能網關應滿足二級網絡安全等級的要求。

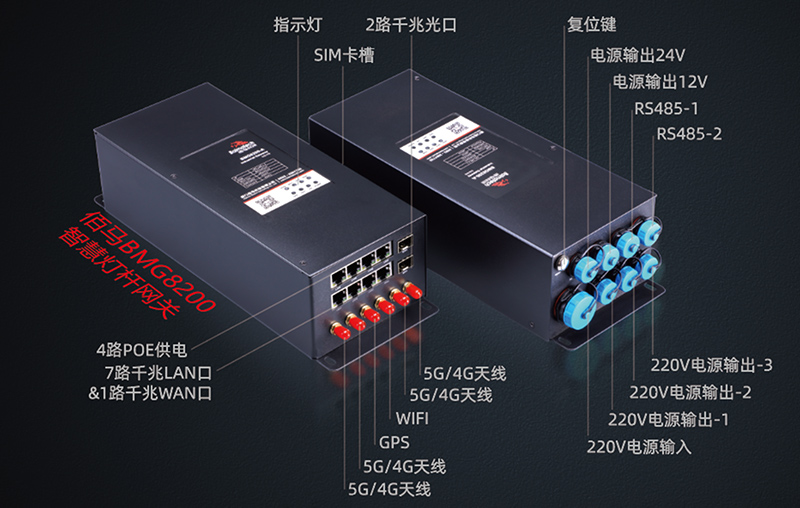

例：BMG8200智慧路燈網關

1.1.8 道路交通信號燈、視頻采集設備、信息發布屏、傳感器等其它掛載 設備可統一或分別通過智能網關、交換機接入到管理平臺，其中交通 信號燈、視頻信號宜采用獨立光纖傳輸。

1.1.9 在兩層網絡架構中，北向通信和南向通信合二為一，網絡結構 中不需要智能網關，掛載設備直接通過光纖接入網絡或無線通信網絡 與管理平臺進行通信連接。

1.2.0 智慧桿應支持共享設備和非共享設備的掛載，共享設備是指無 保密要求或允許數據共享的設備；非共享設備是指有保密要求、需要 接入指定網絡或其他特殊要求不允許數據共享的設備。共享設備可直接或通過智能網關中轉，與管理平臺通訊；非共 享設備宜單獨通過獨立的網絡傳輸和智能網關，匯聚到獨立的管理平

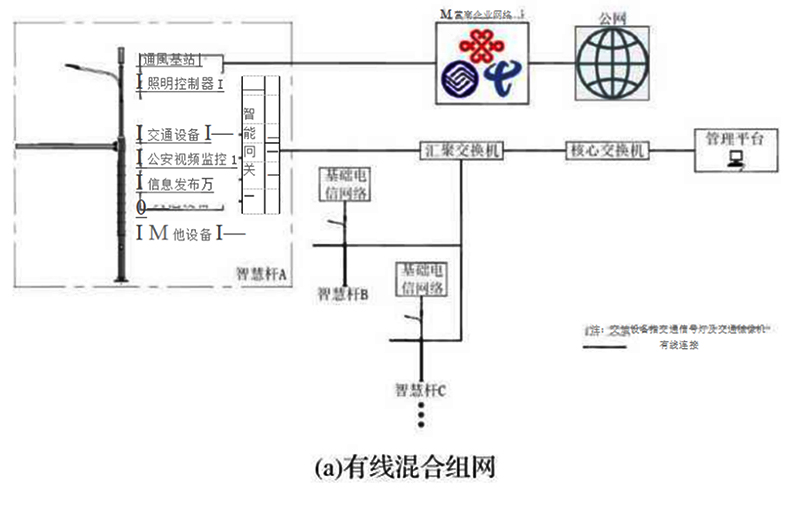

1.2.1網關組網可根據情況選擇有線混合組網、有線無線混合組網及單獨組網

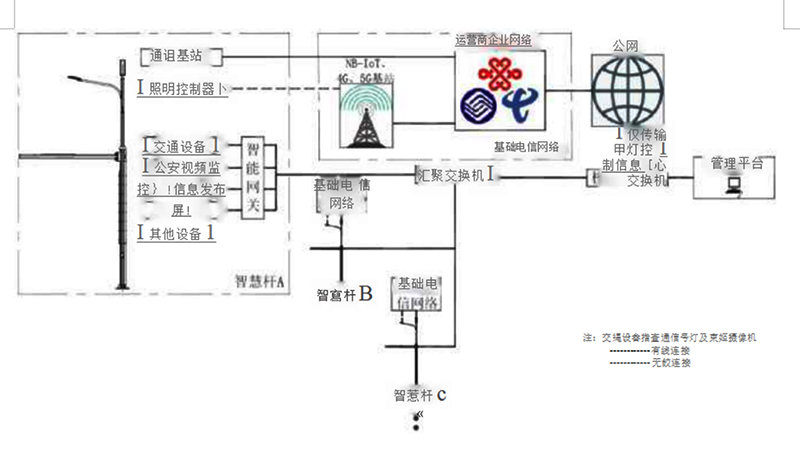

（b）有線/無線混合組網

1.2.2掛載設備通過串口、網口、光口等方式接入智能網關，智能網關 具有接收掛載設備不同接口傳輸信息的功能。

1.2.3智能網關應對掛載設備進行業務數據傳輸和監控，確定桿體和 掛載設備安裝狀態等。

1.2.4工業級溫濕度環境要求：存儲溫度—40°C ~ 80°C,工作溫度- 20°C?70°C,濕度5%?95% （無凝露）o 4.7.11《信息安全技術網絡安全等級保護基本要求》GB/T 22239規 定二級網絡安全：應能夠保護免受來自外部小型組織的，擁有少量資 源的威脅源發起的惡意攻擊、一般的自然災難，以及其他相當危害程 度的威脅所造成的重要資源損害，能夠發現重要的安全漏洞和處置安 全事件，在自身遭到損害后，能夠在一段時間內恢復部分功能。
