設備倉是智慧桿路燈桿的基礎，設備倉里一般安裝佰馬智慧桿網關、智能電源、智能空開等，與智能桿上掛載設備搭配，為智慧路燈桿提供配電、通訊、計算等能力，實現一桿一倉多功能。

設備倉的設計需要了解智能桿搭載的常見場景的技術體系，如智能照明、視頻采集、移動通信、交通管理、環境監測、氣象監測、應急求助、LED屏、音柱廣播等，通過佰馬智慧桿網關統一接入，由網關提供強大的供電能力、設備接入能力、通信協議轉換、運算處理能力、聯動控制能力。以此為基礎，智慧路燈桿的設備倉應綜合材料及結構要求，智慧路燈桿設備倉分倉組成，智慧路燈桿設備倉基本功能要求，智慧路燈桿設備倉設備及電氣連接。

一、智慧路燈桿的設備倉材料及結構要求

1、智慧路燈桿的設備倉材質：宜采用SUS304及以上材質，鋼材符合GB/T 1591有關規定。在滿足設計及結構安全要求的前提下可采用其他優質鋼材。 設備倉使用輔材如螺絲、螺帽（含設備倉基礎螺帽）等以及所有鐵件均需采用熱鍍鋅材料，鉸鏈必須為不銹鋼材質。

2、智慧路燈桿的設備倉結構：應采用燈桿嵌入式設計，設備倉門宜采用蝙蝠式打開設計，示意如圖1所示。 在安裝條件不符合嵌入式設計要求的場合，可采用分體式等其它安裝方式。

圖1 智慧桿的設備倉門蝙蝠式打開設計示意圖

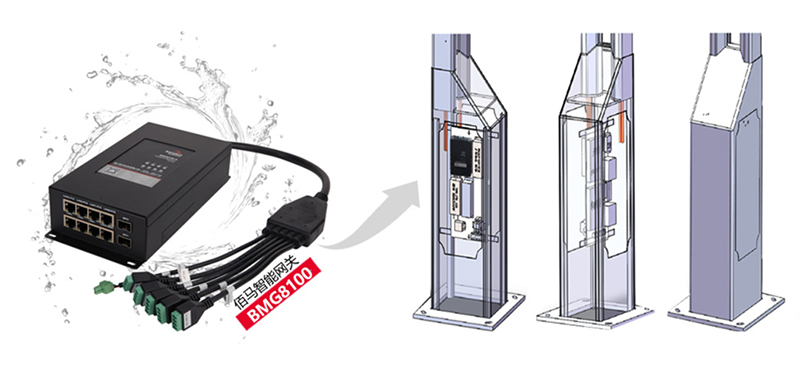

   圖2：網關在設備倉中的安裝示意

3、智慧桿設備倉尺寸示意如圖3所示。

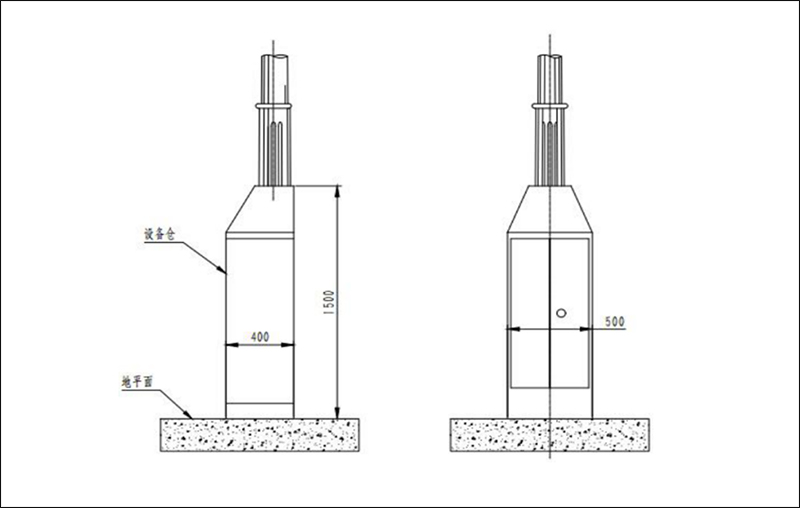

圖3典型智慧桿設備倉外形尺寸

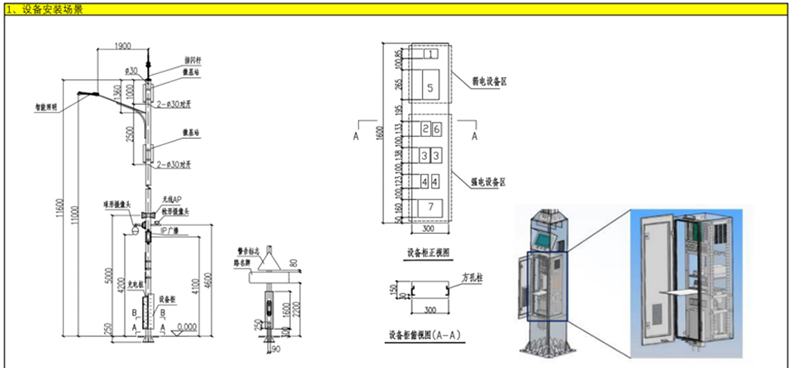

圖4 典型智慧桿設備倉外形尺寸

4、智慧路燈桿設備倉表面噴涂：采用全聚酯戶外靜電塑粉，亞光黑，噴塑層厚度大于100μm，附著力達到GB/T9286-1998 2級要求，硬度≥2H。

5、智慧路精藝設備倉內的設備區預留：空間宜不小于45*200*400mm。

與基礎連接方式：設備倉與基礎連接應采用地腳螺栓緊固連接形式。

二、智慧路燈桿設備倉分倉組成

設備倉內設備應采用分區安裝方式，兩側為設備區（安裝邊緣計算網關，實現光纖接入及弱電管理等），中間為強電區（安裝用電計量模塊、電源等強電模塊）。設備倉內布局可參考圖5。

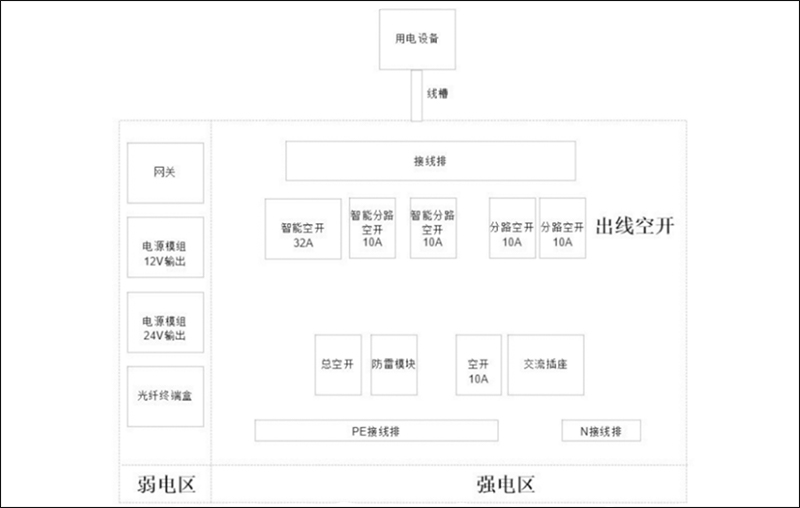

圖5 設備倉強電/弱電區布局示意圖

設備倉內建議配置基礎的用電監控管理單元。

設備倉監控管理單元應滿足在室外環境溫度、濕度、灰塵、電磁擾動條件下長期穩定可

靠運行的要求，并兼顧可生產性、可維護性及意外損傷防護等要求。

設備倉監控管理單元實現綜合設備倉各個用戶倉的用電信息采集以及綜合設備倉內運行

環境的感知，完成信息的數據采集、數據管理、數據傳輸以及執行管理系統下發的控制命令。

三、智慧路燈桿設備倉基本功能要求

（1）設備倉運行狀態監測

提供道路綜合設備倉運行狀態監測，包括：

——輸入電壓、電流、功率、電量

——內部溫度、濕度

——箱門狀態

——底部積水狀態

（2）告警

設備倉監控管理單元實時監測設備倉及用戶倉的運行狀態，當發生狀態變化或監測數據

超出規定范圍時發出告警信號，并上報到管理系統。告警功能包括：

——超溫告警：當綜合設備倉、公共服務倉、用戶倉內溫度超出規定范圍時，應能發出高溫/低溫告警信號。

——風扇告警：當風扇發生異常啟閉時，應能發出風扇運行異常告警。

——積水告警：當綜合設備倉底部積水超過規定高度時，能發出告警信號。

——電壓越限告警：當供電電壓偏離設定范圍，能發出告警信號。

——功率越限告警：當功率超出設定范圍，能發出告警信號。

（3）控制

1) 電源控制：可開啟、關閉用戶倉電源。

2) 電子鎖控制（視使用條件進行配置）

可接受管理系統的命令對箱門電子鎖實施管理。

綜合設備倉采用電子門鎖，支持以下三種開鎖方式：

——遠程開鎖：管理中心人員遠程下達命令由綜合設備倉監控管理單元開鎖；

——遠程授權：維護人員在現場用智能手機開鎖；

——維護人員在任何情況下都可以用機械鑰匙開鎖。

(4) 通信方式

設備倉監控管理單元宜支持有線以太網/無線公網/無線專網通信，實現和管理系統雙向

通信。管理系統可向設備倉監控管理單元下達控制命令、下發參數和更新應用程序；設備倉

監控管理單元可向管理系統發送綜合設備倉運行狀態、用戶倉運行狀態和告警信息。當設備

倉監控管理單元無法與管理系統通信時，設備倉監控管理單元能按一定策略自動重啟電源，

減少現場網絡設備死機引起的故障。

(5) 維護

可通過遠程通信信道實現在線軟件維護。

四、智慧路燈桿設備倉設備及電氣連接

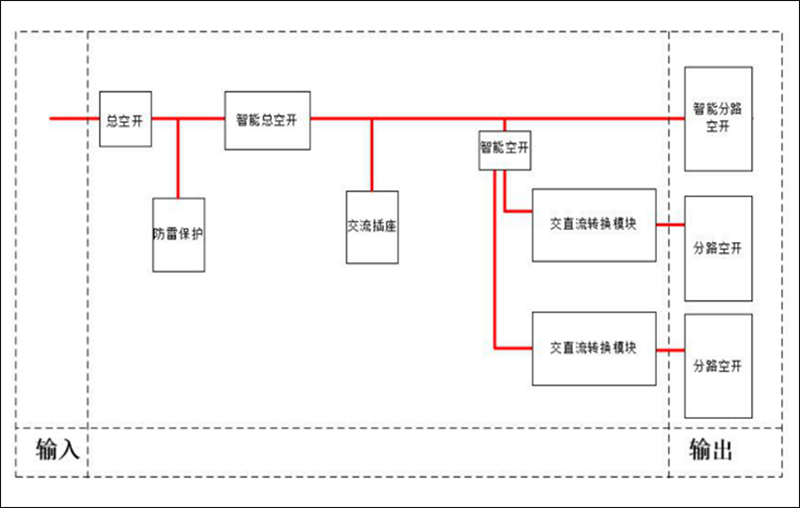

圖6 設備倉電氣框圖

1、電源接入要求

對于三相進線的燈桿，利舊加裝設備、照明燈具分成獨立兩路電源供電。對于單相進線

燈桿，單相供電電纜接入設備倉，并由設備倉對燈具及加裝設備供電。供電電源可采用交流

供電系統或直流供電系統。

設備倉可根據負載提供單相交流電源輸出、直流電源輸出接口。設備倉每路電源出線，應配置單獨的斷路器，負載額定功率宜不大于1000W。

2、附加設備電氣要求

加裝的電氣設備可采用單相交流、直流電源接口，從設備倉內接入電源。

3、用電計量要求

電源輸出接口可單獨監測及計量，包括供電電壓、電流、功率、用電量。

4、 漏電保護要求

每相電源應分別設置漏電保護模塊，額定剩余動作電流30mA，動作時應不大于0.1s。漏電保護模塊當前狀態應通過網關接入到統一的設備管理平臺。

5、防雷與接地要求

系統的防雷與接地應符合《建筑物防雷設計規范》GB 50057、《通信局（站）防雷與接地工程設計規范》GB 50689、《城市道路照明設計標準》CJJ 45、《通信局（站）在用防雷系統的技術要求和檢測方法》YD/T 1429的相關規定。 接地保護電阻不應大于4Ω。
