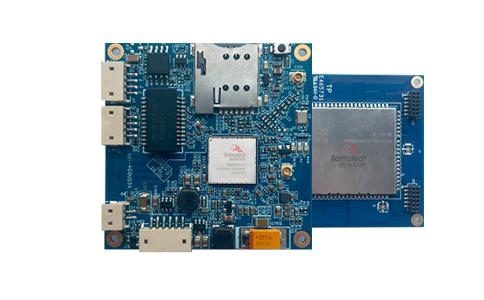

嵌入式微型網關BMG460

系列型號：BMG460

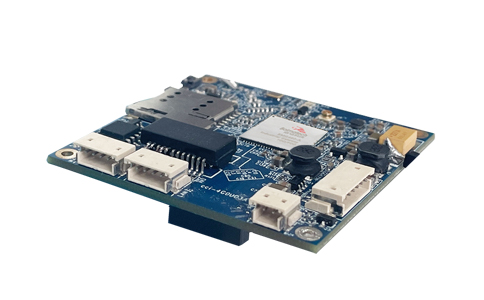

BMG460是一款體積小巧的嵌入式工業級無線網關，與用戶產品融合度高，廣泛應用于體積緊湊，環境惡劣的工況應用中。集成4G/3G/WIFI等無線通信；內嵌TCP/IP、UDP、FTP、HTTP等多種通信協議。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

BMG460嵌入式網關，協助用戶快速實現數據上云

BMG460是一款體積小巧的嵌入式工業級無線網關，集成4G/3G/WIFI等無線通信，并往下兼容 EDGE、CDMA 1X 及 GPRS 網絡；支持有線與無線雙備份；支持網口與串口通信；支持OpenVPN、IPSEC、PPTP、L2TP等VPN協議;內嵌TCP/IP、UDP、FTP、HTTP等多種協議。

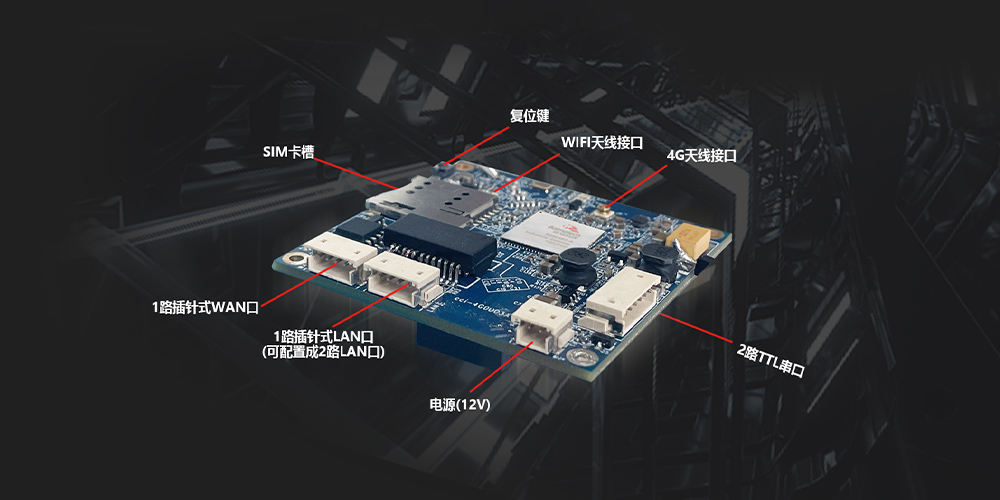

插針式通信接口，連接緊密牢固，通信可靠

BMG460嵌入式無線網關，具備1路WAN口、1路LAN口（可配置成 2路LAN口），2 路 TTL 串口，均采用插針式設計，連接緊密牢固，通信更加穩定可靠。

支持數據、圖片、語音、視頻等無線傳輸

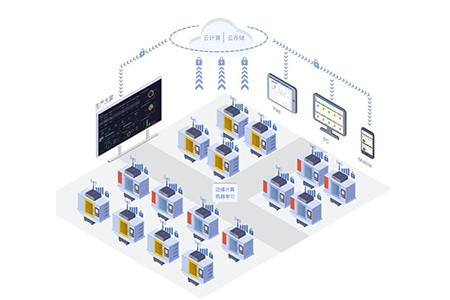

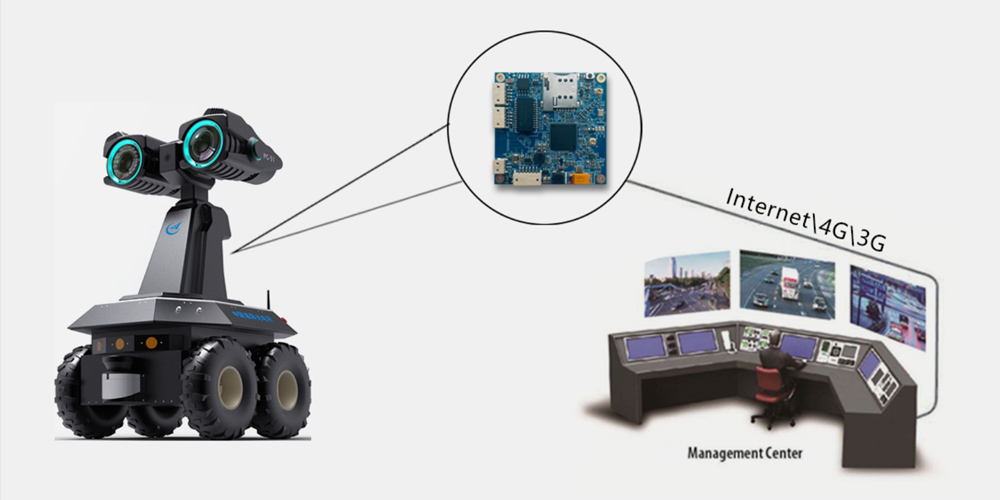

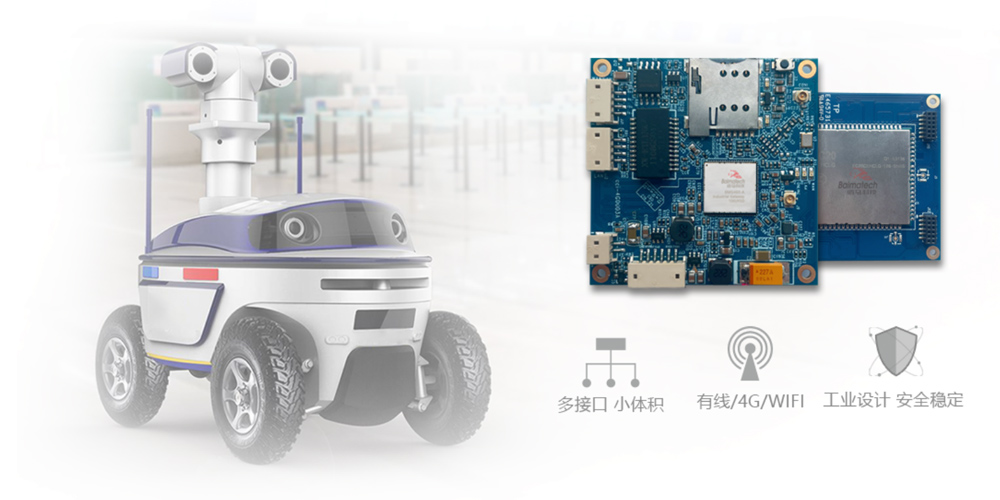

嵌入式工業級無線網關的典型應用場景

5G/4G工業級嵌入式網關，與用戶產品融合度高，廣泛應用于體積緊湊，環境惡劣的工況應用中。

如工業4.0、工業設備組網通信、工業機器人、防爆機器人、便攜式巡檢設備等。

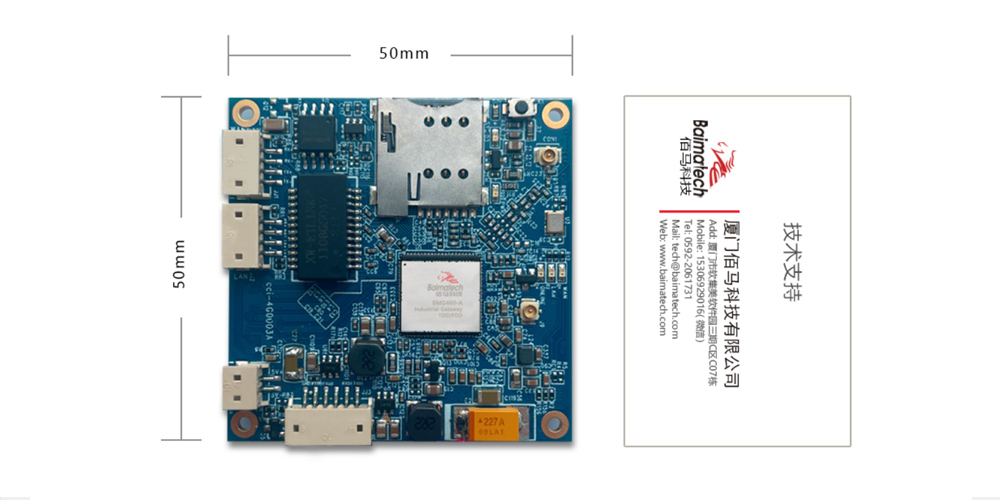

體積小巧，僅有一張名片大小

BMG460嵌入式網關，體積小，僅有一張名片大小，節約結構空間，便攜式或移動設備應用優勢明顯。

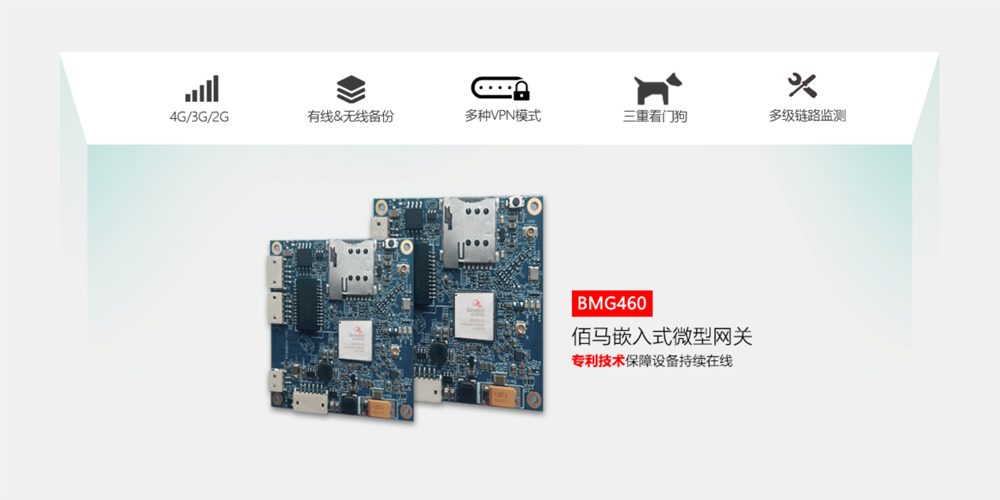

4G全網通，專利技術保障“永久在線”

集成4G/3G全網通無線通信，可無線網絡與有線網絡互為備份。具有軟件、硬件、CPU三重看門狗，設備自動監測工作狀態，

當網關設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將網關復位，確保網關實時正常運行；

支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，故障自恢復，掉線重連，維持無線連接“永久在線”。

支持OpenVPN、IPSEC、PPTP、L2TP 等多種VPN模式。

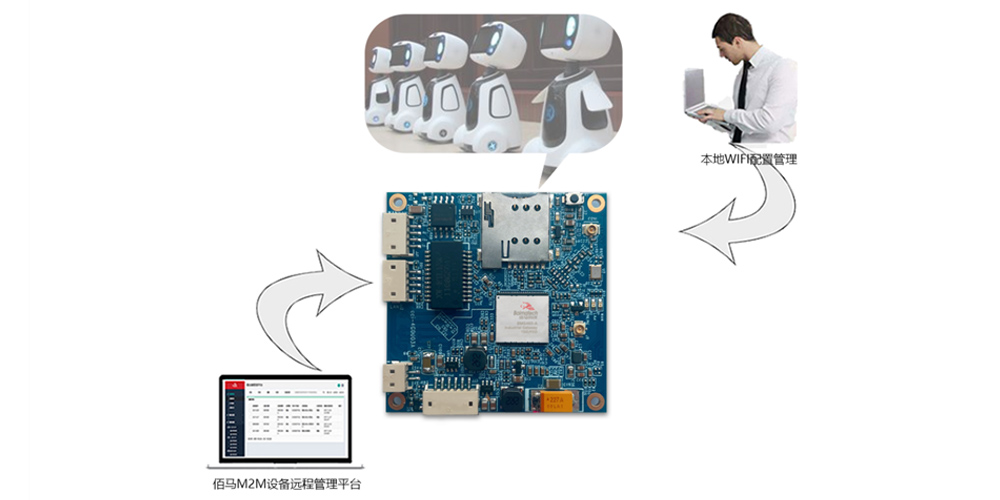

方便設備WIFI組網及數據接入

配置WIFI，快速構建工業級WIFI網絡，方便設備WIFI覆蓋或通過WIFI進行本地配置。

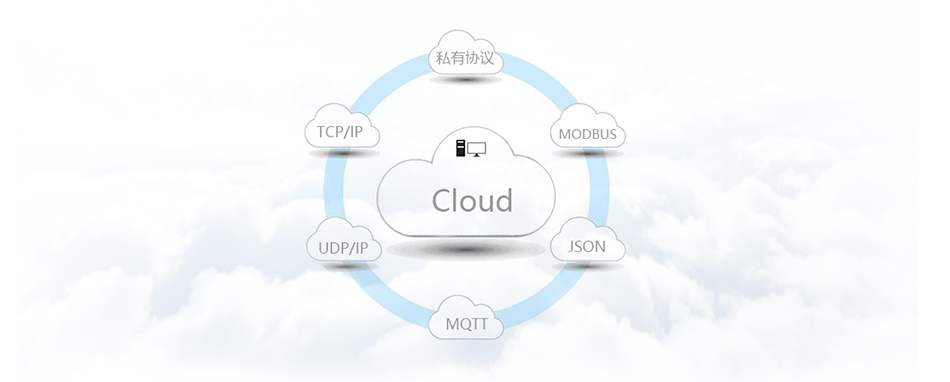

支持MQTT等主流通信協議，快速部署IIoT

BMG460嵌入式網關，支持主流工業通信協議，包括MQTT、TCP/IP、UDP/IP、FTP、HTTP等；

與阿里云、百度云、華為云、亞馬遜云等第三方云平臺平滑對接；支持定制私有通信協議。

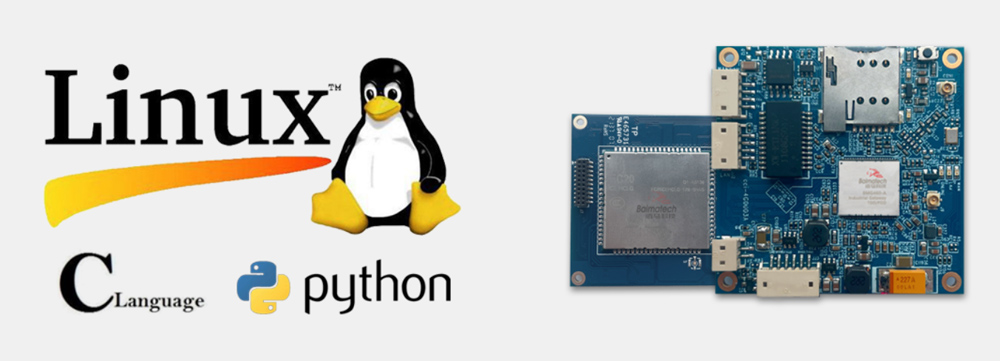

提供交叉編譯工具，支持上層應用開發

預裝成熟實用的Linux 操作系統，集成Python開發環境和C語言開發環境，提供交叉編譯工具及開發指導，為用戶的二次應用開發提供穩定快捷的平臺。

用戶可輕松調用系統各種接口及資源，打造差異化核心競爭力。


支持云端配置與本地配置雙模式，網關管理更高效

提供功能強大的中心管理軟件，對大量分布在各地的安全網關可在云端進行集中監測、配置、升級、診斷等。

中心管理軟件管理的網關數量沒有上限。極大提升項目甲方、集成商、運營方、設備提供商等各方的管理效率。

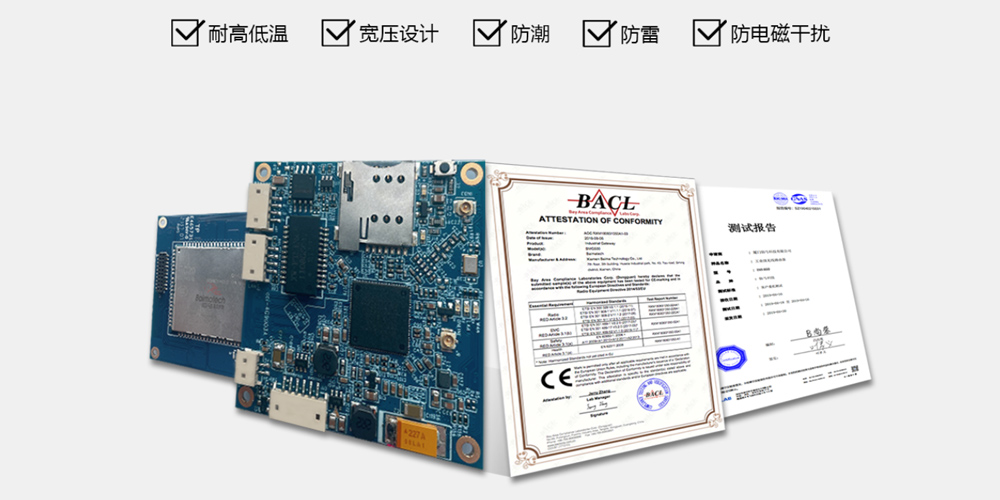

專為無人值守環境設計，適用惡劣工況環境

BMG460嵌入式網關，焊接質量高，性能穩定可靠。所有器件包括處理芯片、內存芯片、存儲芯片、通信模塊到電源器件全采用工業級器件。

EMC電磁兼容達三級標準，耐高低溫（-40℃至75℃），超強的防潮、防雷、防電磁干擾能力，適應各種惡劣工況環境。


產品選型

硬件系統
CPU	工業級32位通信處理器
FLASH	16MB（可擴展至32MB）
SDRAM	64MB（內置）

描述		說明
電源接口：
標準電源		DC 12V/1.5A
供電范圍		DC 5~18V
內置電源反相保護和過壓保護。
串口：
串口采用工業端子接口，合適工業應用場合		2 路 TTL 串口（1 路作為 DEBUG 口使用）內置 15KV ESD 保護
串口和以太網口參數：
以太網接口		1個WAN口，1個10/100M以太網口（1.5mm * 4PIN 座子），或配置成 2LAN，自適應MDI/MDIX，內置1.5KV電磁隔離保護
串口速率		300~230400bits/s
數據位		5、6、7、8位
停止位		1、1.5、2位
校驗		無校驗、偶校驗、奇校驗、SPACE及MARK校驗
其他：
指示燈		具有電源、通信及在線指示燈
天線接口		標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口		采用MICRO PUSH接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
無線WiFi
標準及頻段	支持IEEE802.11b/g/n標準。
理論帶寬	IEEE802.11b/g：最高速率達54Mbps EEE802.11n：最高速率達300Mbps
安全加密	支持WEP、WPA、WPA2等多種加密方式
發射功率	18dBm（11g），21dBm（11b）
接收靈敏度	<-72dBm@54Mpbs
