PLC如何與佰馬工業級無線路由器遠程組網與通信？
- 時間 :2017-03-03
- 作者 :佰馬科技
- 瀏覽數 :6518
PLC如何與工業級無線路由器遠程組網與通信？PLC與工業級無線路由器的通信，主要兩種：通過RS485串口或通過以太網口。1、以太網口傳輸：使用PLC以太網口連接佰馬工業級無線路由器的LAN口進行通訊；2、通過串口進行通信
PLC有兩種通信接口可以選擇：RS485和以太網口。

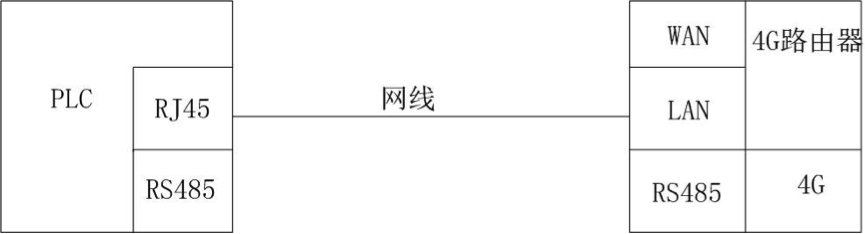

1、以太網口傳輸：使用PLC的以太網口連接工業級無線路由器的LAN口進行通訊，確保PLC設置的IP地址為路由器的局域網地址池范圍內，且PLC的網關需為路由器的LAN口地址。
接線如下圖：

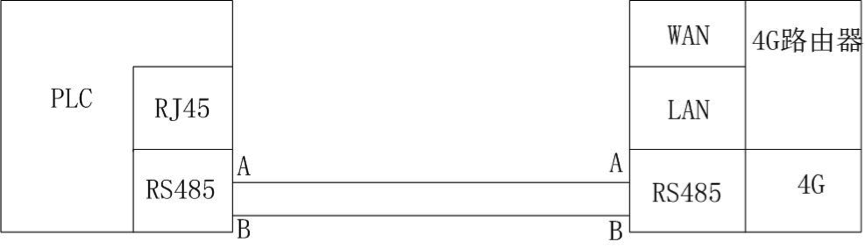

2、使用串口進行鏈接：接線方式如下圖：

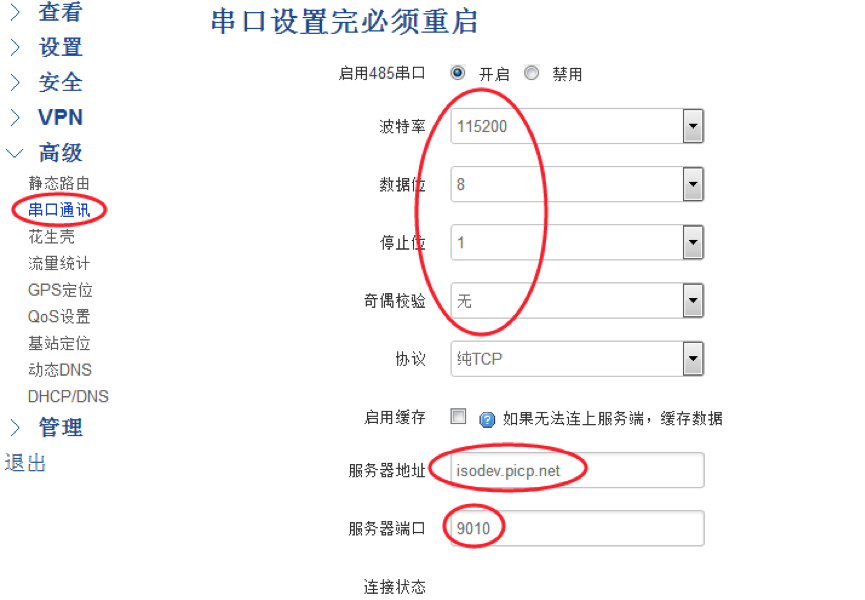

先使用電腦鏈接佰馬工業級無線路由，進入配置界面，在高級→串口通訊里面將PLC的串口信息及所要鏈接的中心地址和端口配置好，再將PLC鏈接（如下圖）
以上面方法支持佰馬所有工業路由器
