工業物聯網網關通過MQTT對接阿里云

  • 時間 :2023-06-20
  • 作者 :佰馬科技
  • 瀏覽數 :2520

佰馬工業物聯網網關,廣泛應用在各種工業物聯網行業,兼容豐富的國際/行業標準工業通信協議,包括:MQTT、OPC、Modbus、IEC60870-101/102/103/104、DNP3、DLT645、BACnet、jsons等,并且可不斷擴充的協議庫,可使更多的設備輕松接入、上云。本篇就為大家介紹一下佰馬工業物聯網網關如何通過MQTT對接阿里云。


一、串口設置

1、串口包含 RS485 和 RS232,默認支持 modbusRTU 協議采集

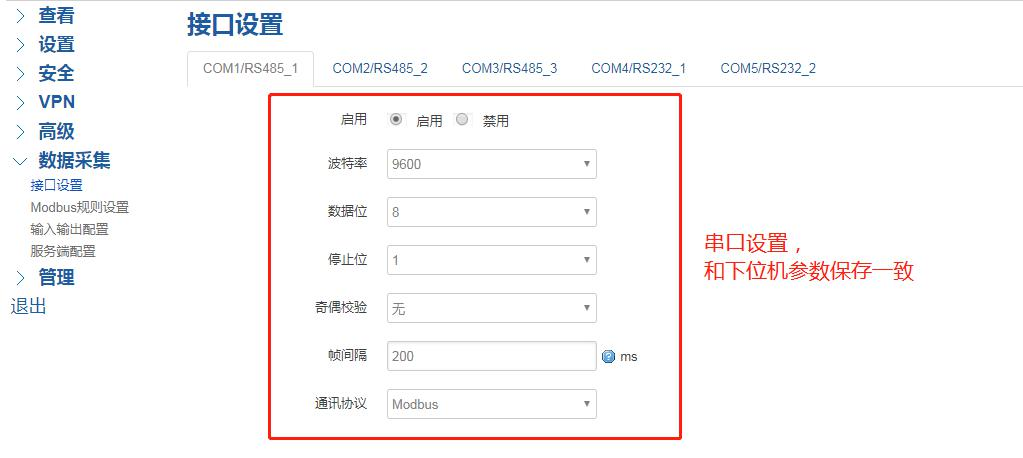

物聯網網關串口設置

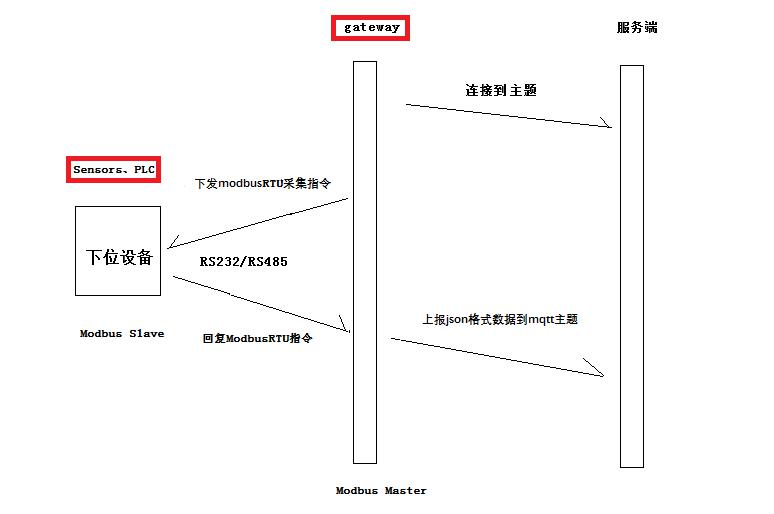

物聯網網關通信原理


2、網口 modbusTCP,網關默認支持 TCP 客戶端,連接到下位設備,其中傳送 id 和協議 id 是 modbusTCP 協議頭中的部分參數,可以自定義


網關TCP服務端設置



二、采集規則

1、

modbus規則設置

注:此處modbus規則中的設備ID和功能碼對應下位機中的modbus協議編碼。此處例氣象儀設備:通過串口服務器測得氣象儀的modbus規則為:02 03 00 09 00 05 55 F8,則設備ID為02,功能碼為03 寄存器地址如下:(要轉換成10進制形式)

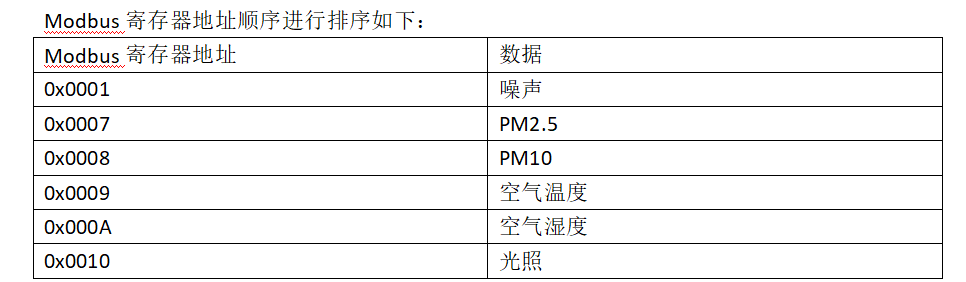

寄存器地址順序


2、配置添加規則

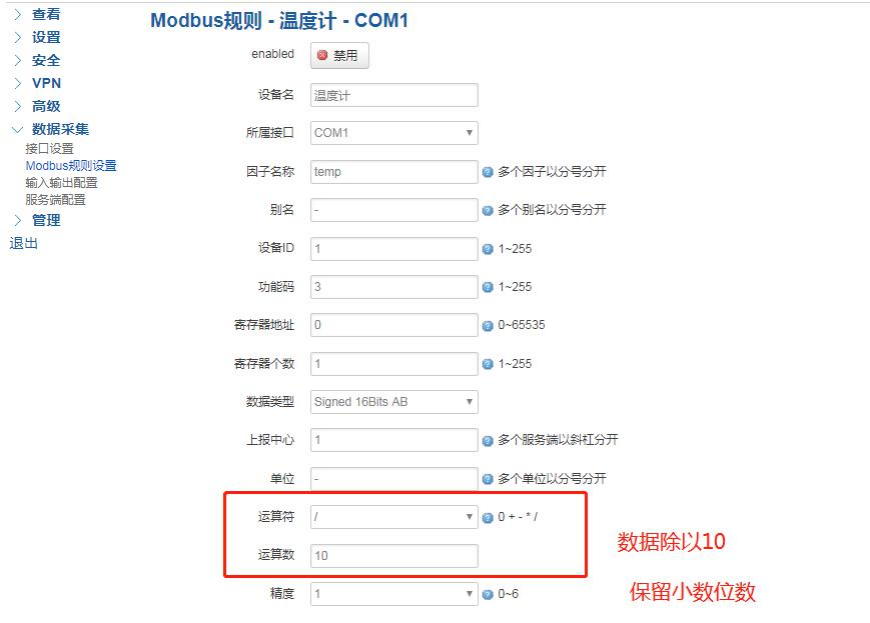

添加modbus規則

添加modbus規則


PM2.5和PM10能直接轉化10進制的形式,溫度轉化10進制形式的表達式:(X/100)-40

濕度轉化10進制形式:X/100

(采集規則里面的【因子名稱】要和阿里云【標識符】保持一致,數據精度也要一致)



三、服務器配置

1、支持 TCP、UDP 客戶連接中心

2、支持 mqtt 協議連接中心

如果對接阿里云IOT平臺,需要根據阿里云的三元組計算工具,生成用戶名、密碼、 clientid 參數,即設備的MQTT參數設置

另外“自定義變量名 1”中輸入:method “資源變量 1 值”填寫: thing.event.property.post



四、阿里云創建(網關設備必須插卡或者連接外網)

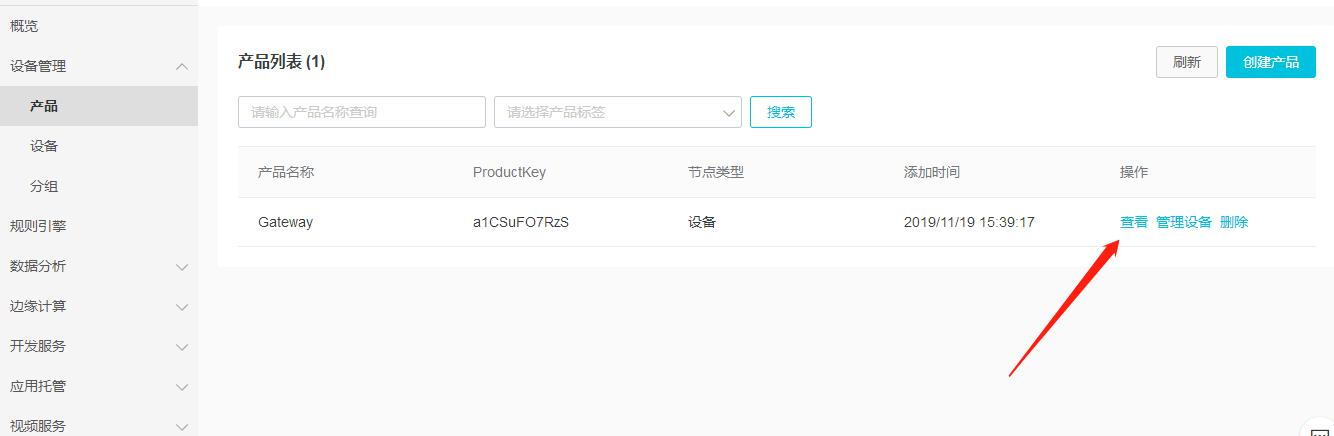

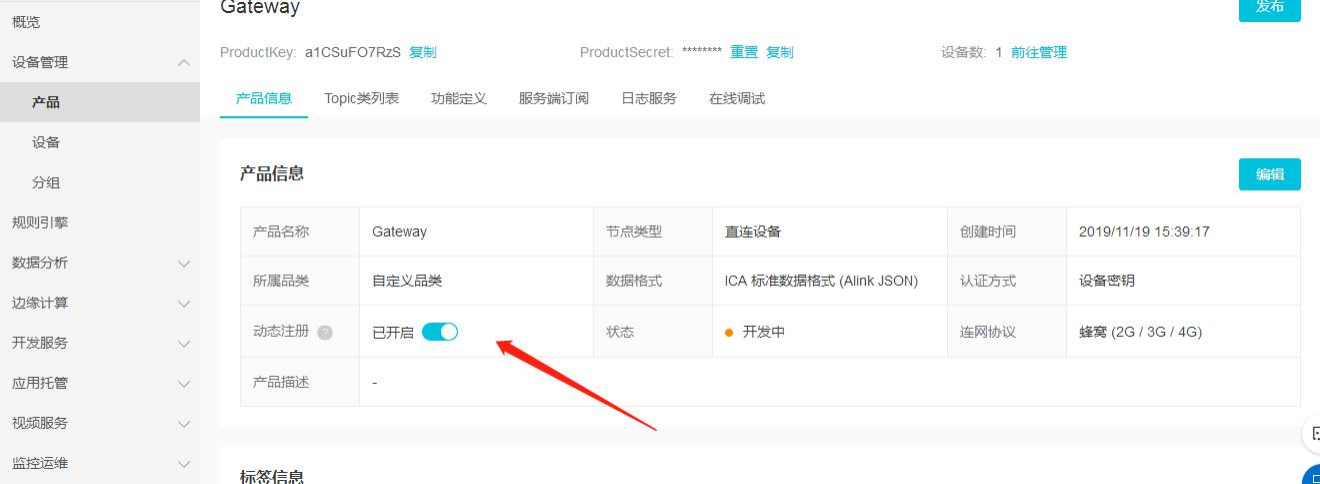

1、產品創建

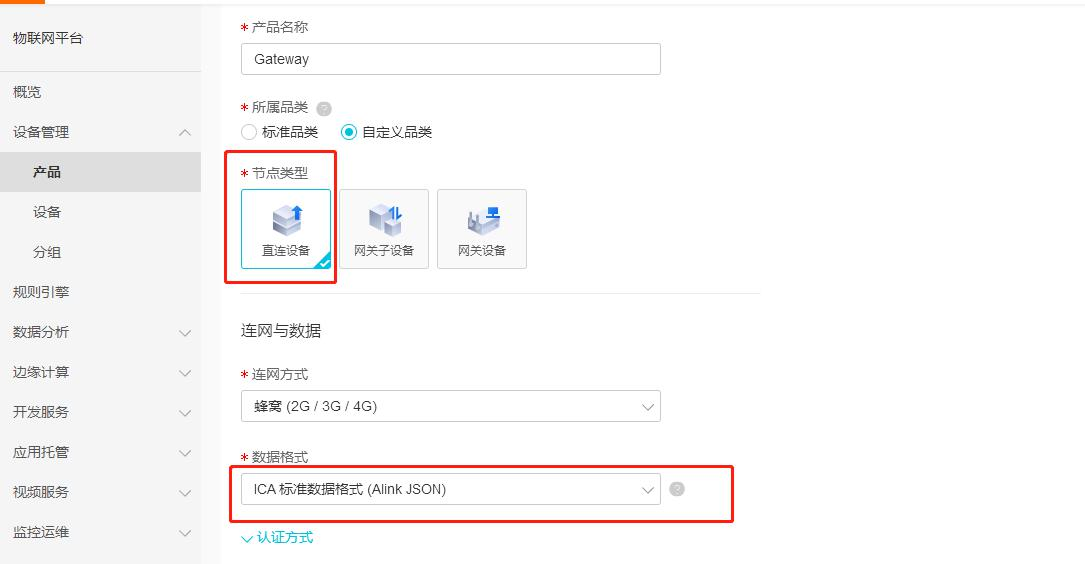

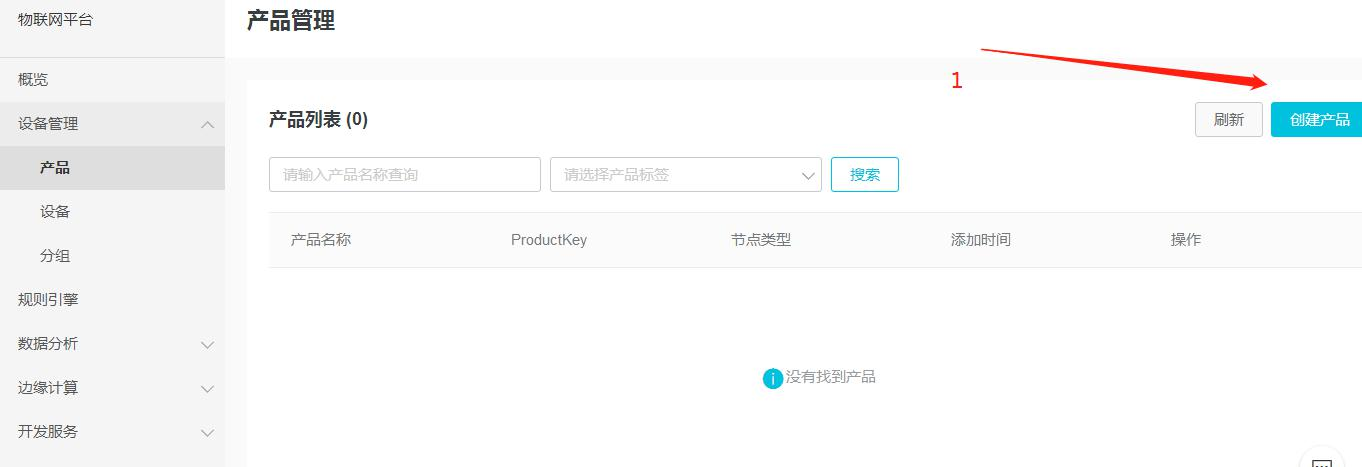

阿里云創建


阿里云創建


阿里云創建


阿里云創建


阿里云創建阿里云創建

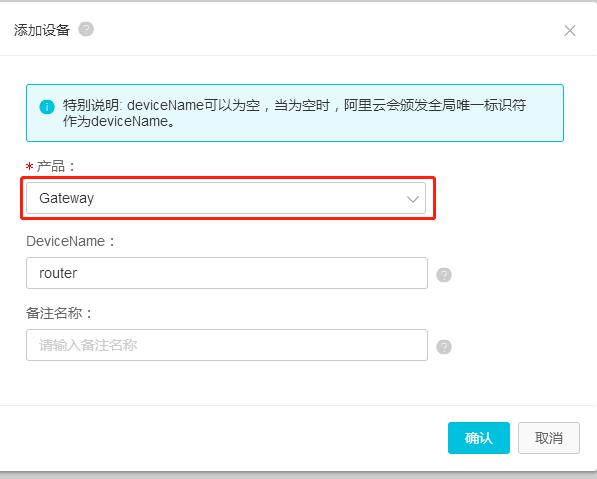

2、添加設備

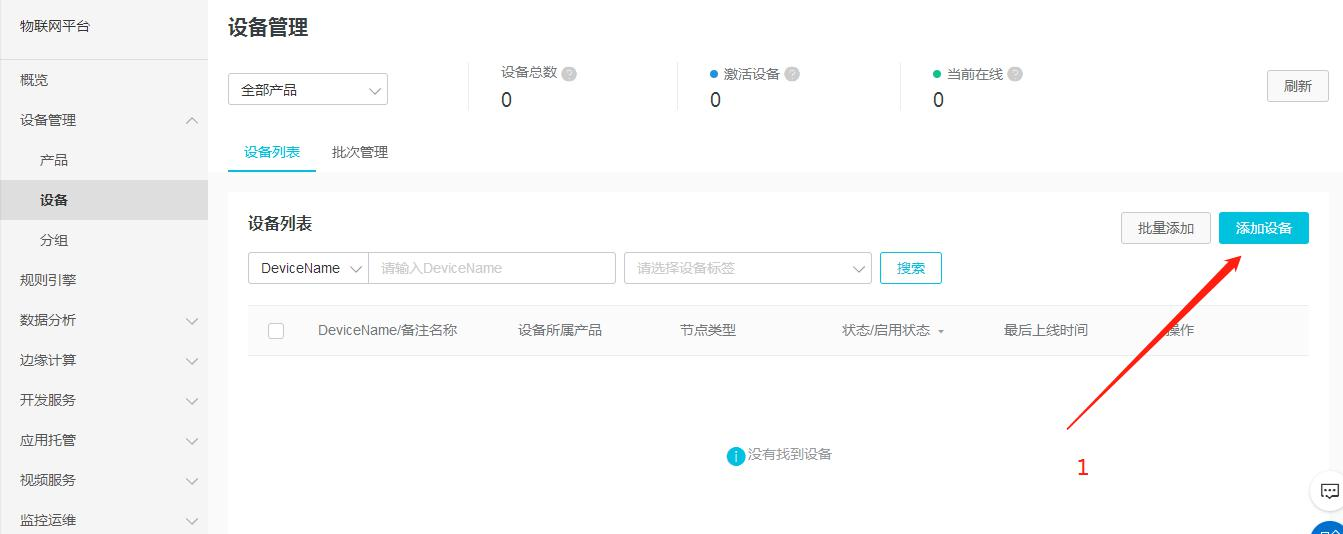

阿里云添加設備


阿里云添加設備


點擊MQTT參數,將對應的用戶名密碼寫在MQTT配置界面。

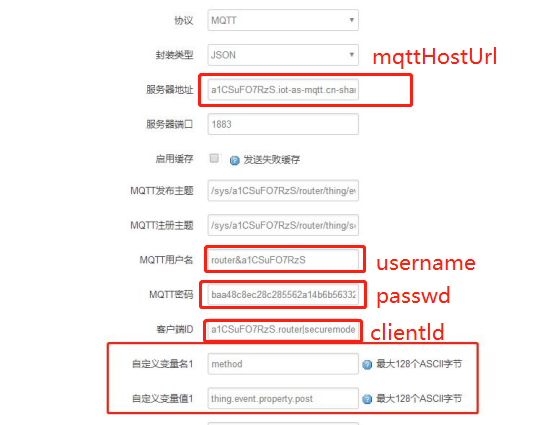

MQTT配置界面


MQTT發布主題和注冊主題對應于產品的物模型通信topic,


通信topic


對應自己的產品名和設備名進行更改

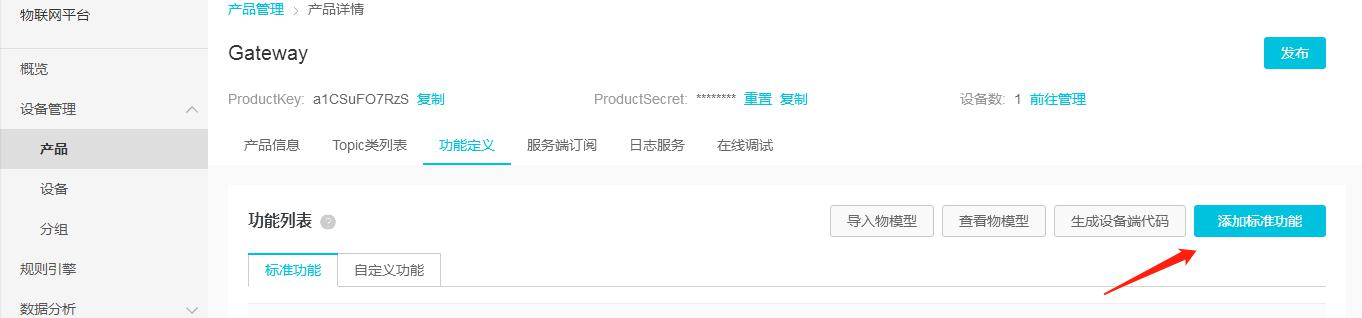

3、配置產品功能

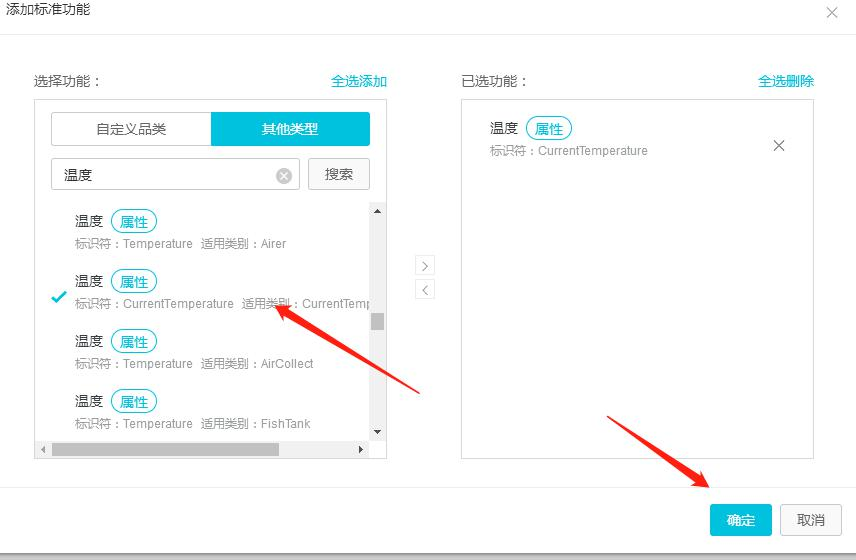

配置網關產品功能


采集規則里面的【因子名稱】要和阿里云的【標識符】保持一致,數據精度也要一致

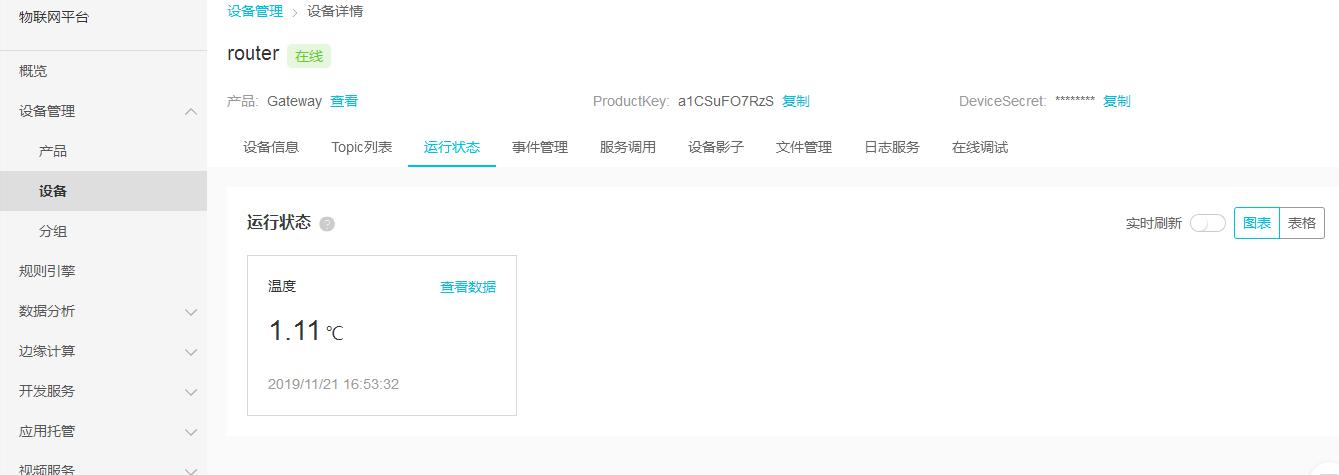

參數配置完畢,登錄阿里云可以看到采集的數據


查看網關采集數據
